PHC-11TD-11
一入一出 模擬量輸出 隔離式安全柵
-
通道數：
一進一出
-
輸入：
4-20mA(HART)
-
輸出：
4-20mA(HART)
模擬量輸出隔離式安全柵
PHC-11TD-11 一入一出
PHC-12TD-111一入二出
輸入: 4~20mA (HART數字信號)
輸出: 4~20mA (HART數字信號)
概述
模擬量輸出隔離式安全柵，可實現將安全區儀表的4~20mA信號隔離傳輸?shù)轿ｋU(xiǎn)區，驅動現場的閥門定位器、電/氣轉換器等設備，同時支持HART數字信號雙向傳輸。
模擬量輸出隔離式安全柵，可實現將安全區儀表的4~20mA信號隔離傳輸?shù)轿ｋU(xiǎn)區，驅動現場的閥門定位器、電/氣轉換器等設備，同時支持HART數字信號雙向傳輸。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 供電電壓 | 20~35VDC，功耗約1.2W（24VDC，輸出20mA時） |
|---|---|
| 輸入信號 | 4~20mA（HART) |
| 輸出信號 | 4~20mA（HART) |
| 允許輸出負載能力 | 0~500Ω |
| 適用現場設備 | 閥門定位器，電/氣轉換器 |
| 輸出精度 | 0.1%F.S（典型值：0.05%F.S） |
| 溫度漂移 | 0.005%F.S/℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | 本安端與非本安端（≥3000VAC/min）；電源與非本安端之間（≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ（輸入/輸出/電源間） |

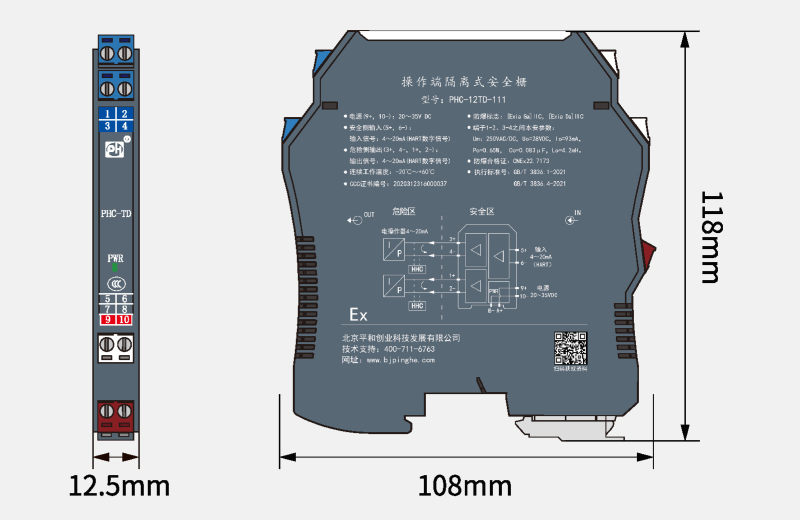

| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |

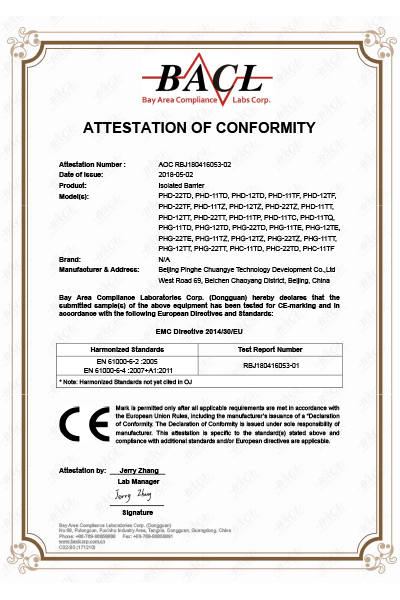

| 電磁兼容性 | 符合IEC 61326-1（GB/T18268），IEC 61326-3-1 |
| 防爆標志 | [Exia Ga]ⅡC |
| 功能安全認證 | SIL2，符合IEC61508EN61511標準 |

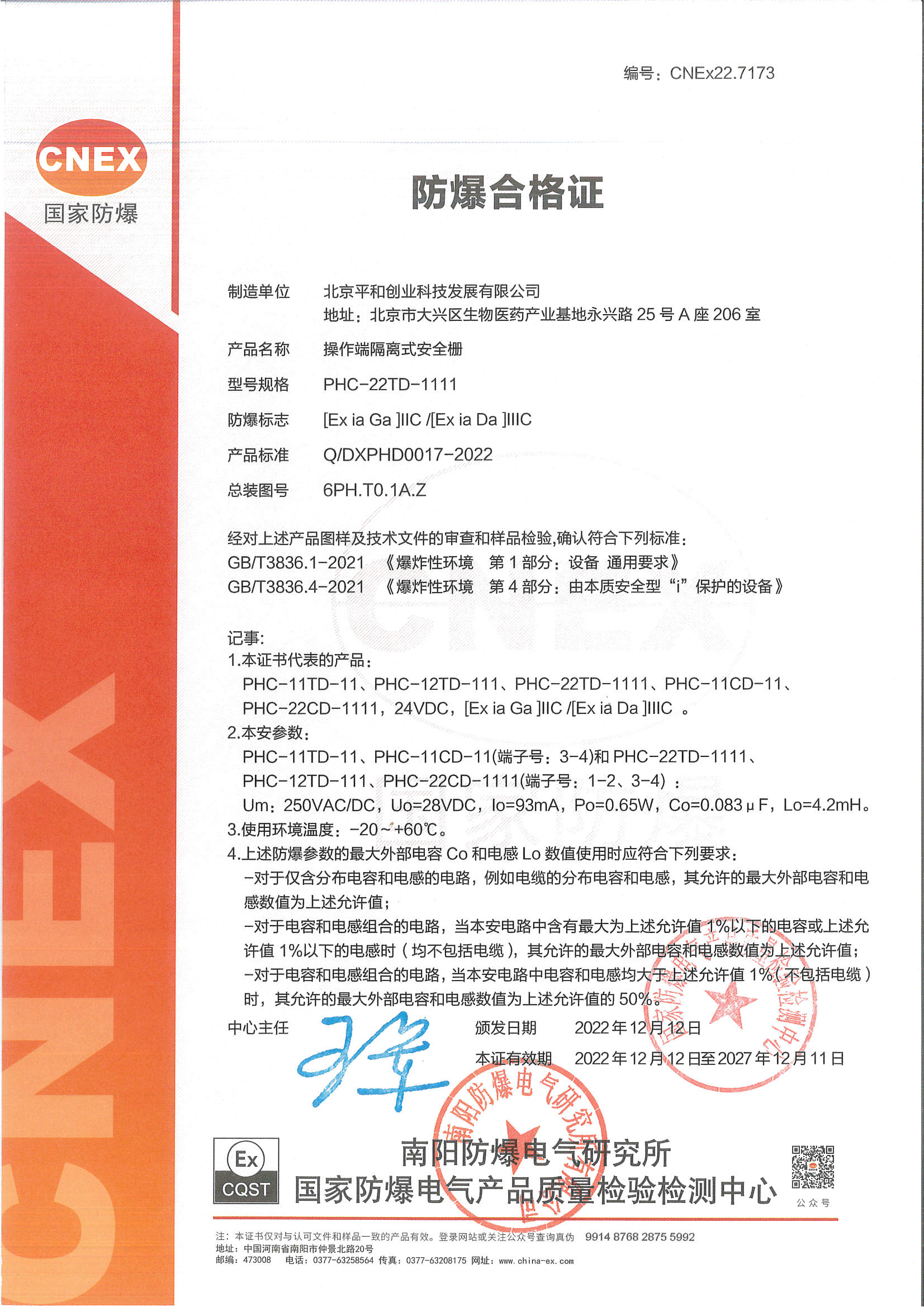

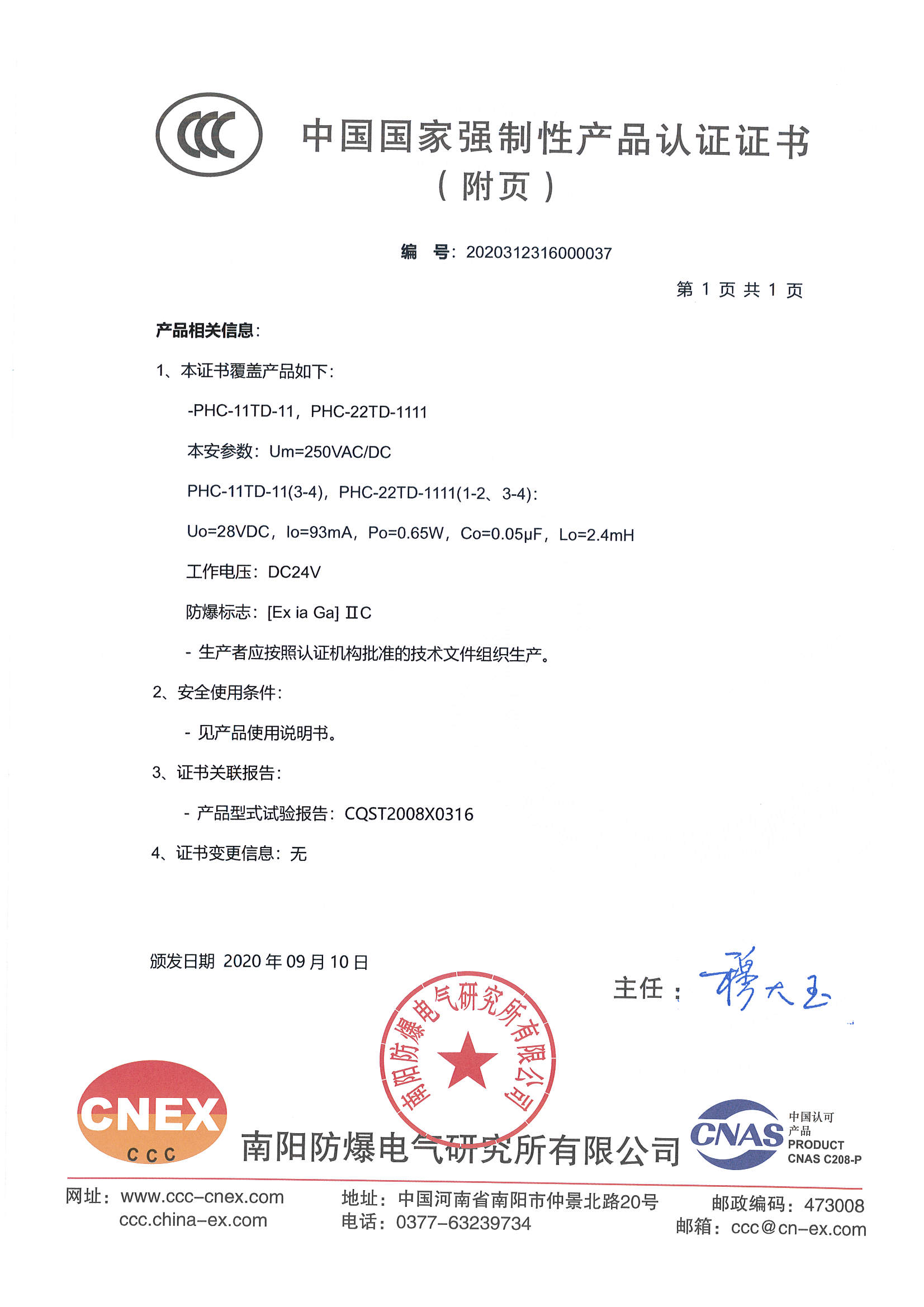

| 認證機構 | 國家防爆電氣產品質量監督檢驗中心CQST認證 |
| 認證參數（端子3-4之間） | Um=250V Uo=28V Io=93mA Co=0.05uF Lo=2.4mH Po=0.65W |
| 安裝場所要求 | 可與具有ⅡA、ⅡB、ⅡC危險氣體的0區本安儀表相連接 |
| 平均無故障時間 | ≤100000小時 |
