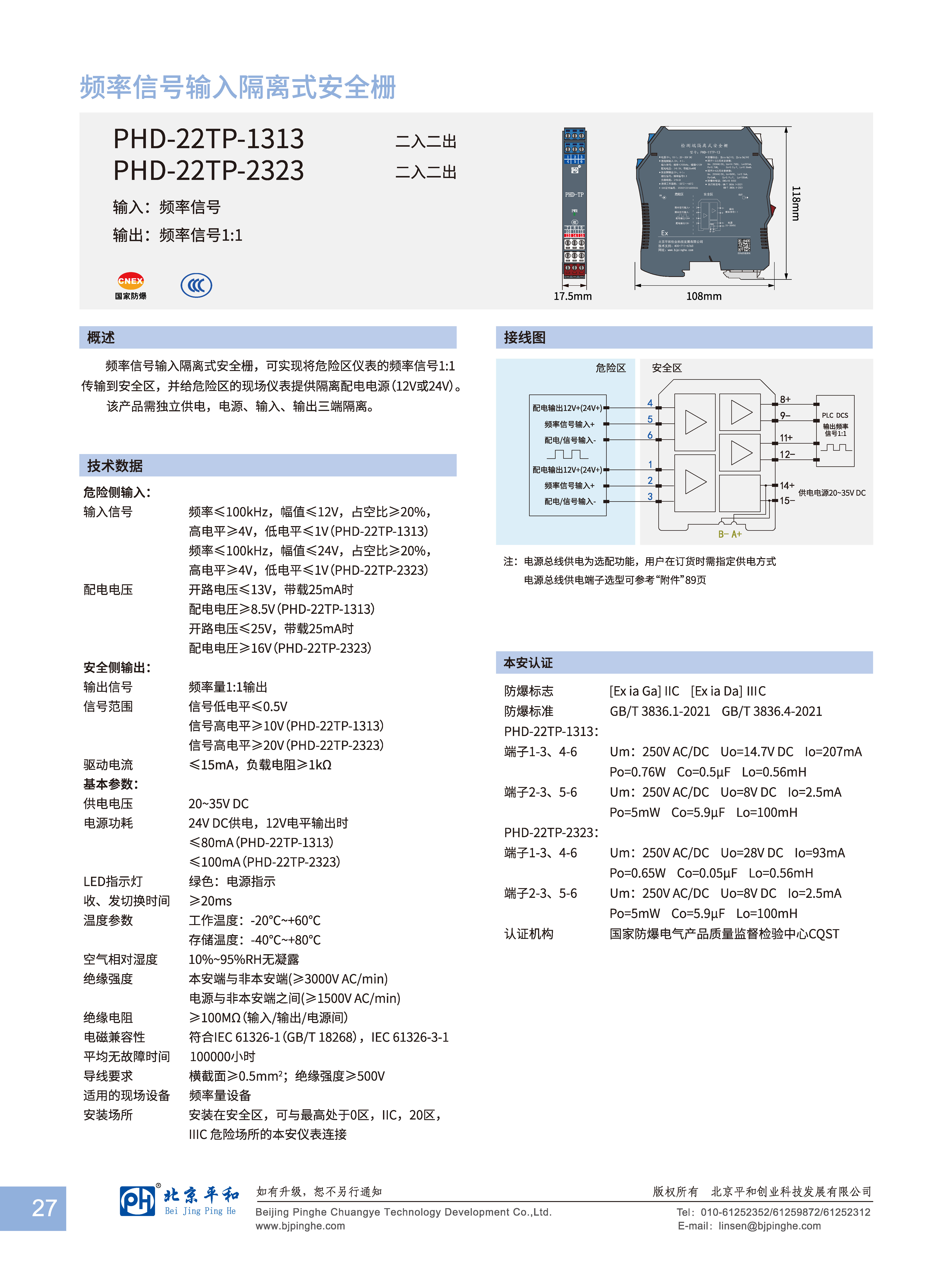

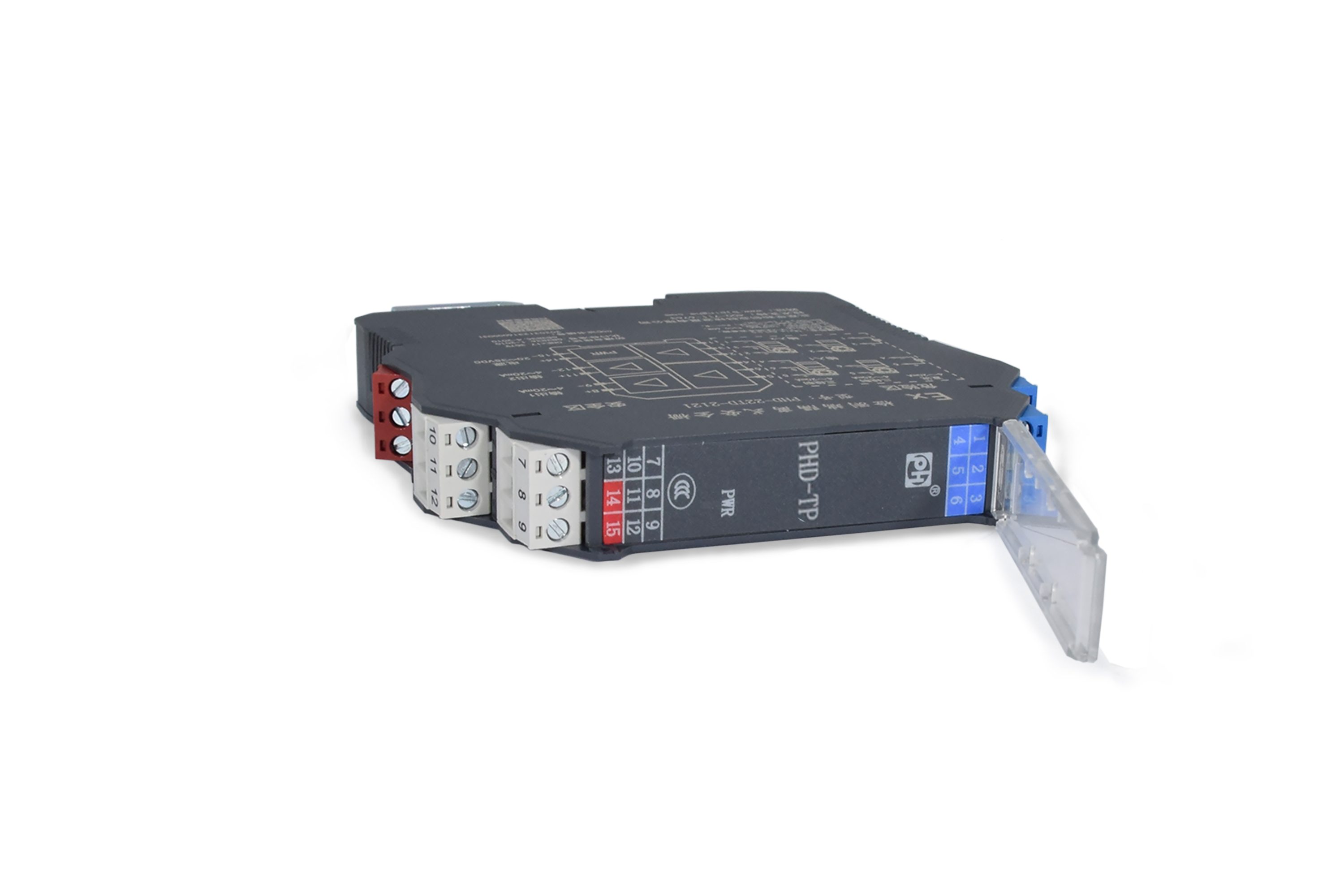

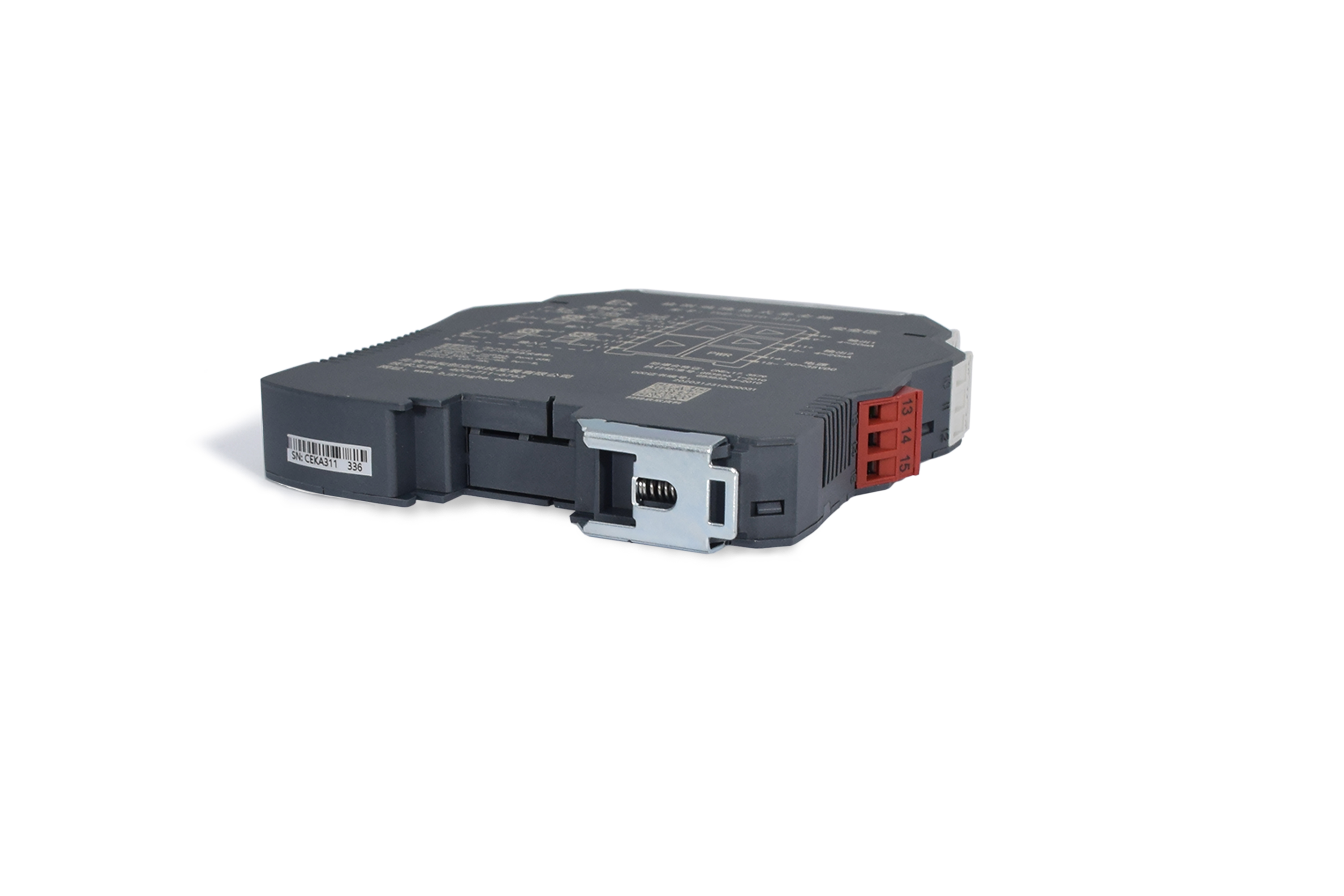

頻率信號輸入隔離式安全柵
PHD-22TP-1313 二入二出
PHD-22TP-2323 二入二出
輸入：頻率信號
輸出：頻率信號1：1
概述
頻率信號輸入隔離式安全柵，可實現將危險區儀表的頻率信號1：1傳輸?shù)桨踩珔^(qū)，并給危險區的現場儀表提供隔離配電電源(12V或24V)。
概述
頻率信號輸入隔離式安全柵，可實現將危險區儀表的頻率信號1：1傳輸?shù)桨踩珔^(qū)，并給危險區的現場儀表提供隔離配電電源(12V或24V)。
該產品需獨立供電，電源、輸入、輸出三端隔離。
| 供電電壓 | 20~35VDC，功耗約2.0W |
|---|---|
| 配電電壓 | 開路電壓≤13V，帶載25mA時配電電壓≥8.5V |
| 輸入信號 | 頻率≤100KHz，幅值≤12V，占空比≥20%，高電平≥4V，低電平≤1V |
| 輸出信號 | 頻率量1：1輸出，高電平≥10V，低電平≤0.5V，驅動電流≤15mA，負載電阻≥1KΩ |
| 適用現場設備 | 頻率量設備 |
| 溫度參數 | 工作溫度：-20℃~+60℃， 存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | 本安端與非本安端（≥3000VAC/min）；電源與非本安端之間（≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ（輸入/輸出/電源間） |

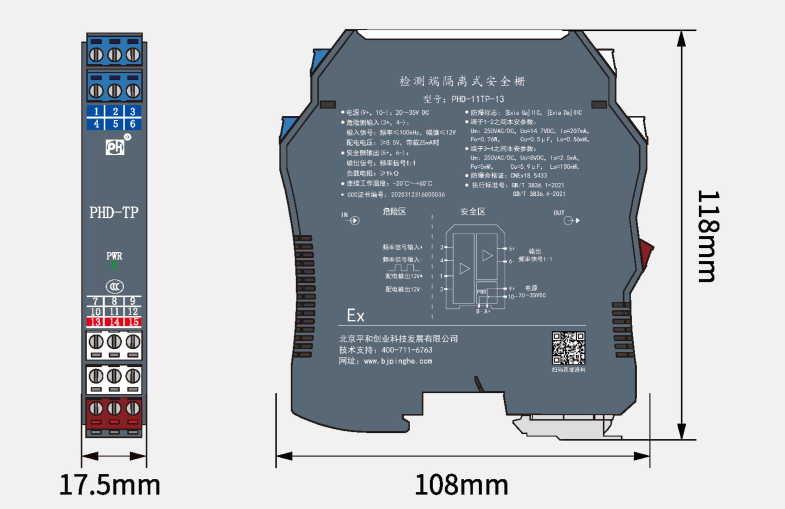

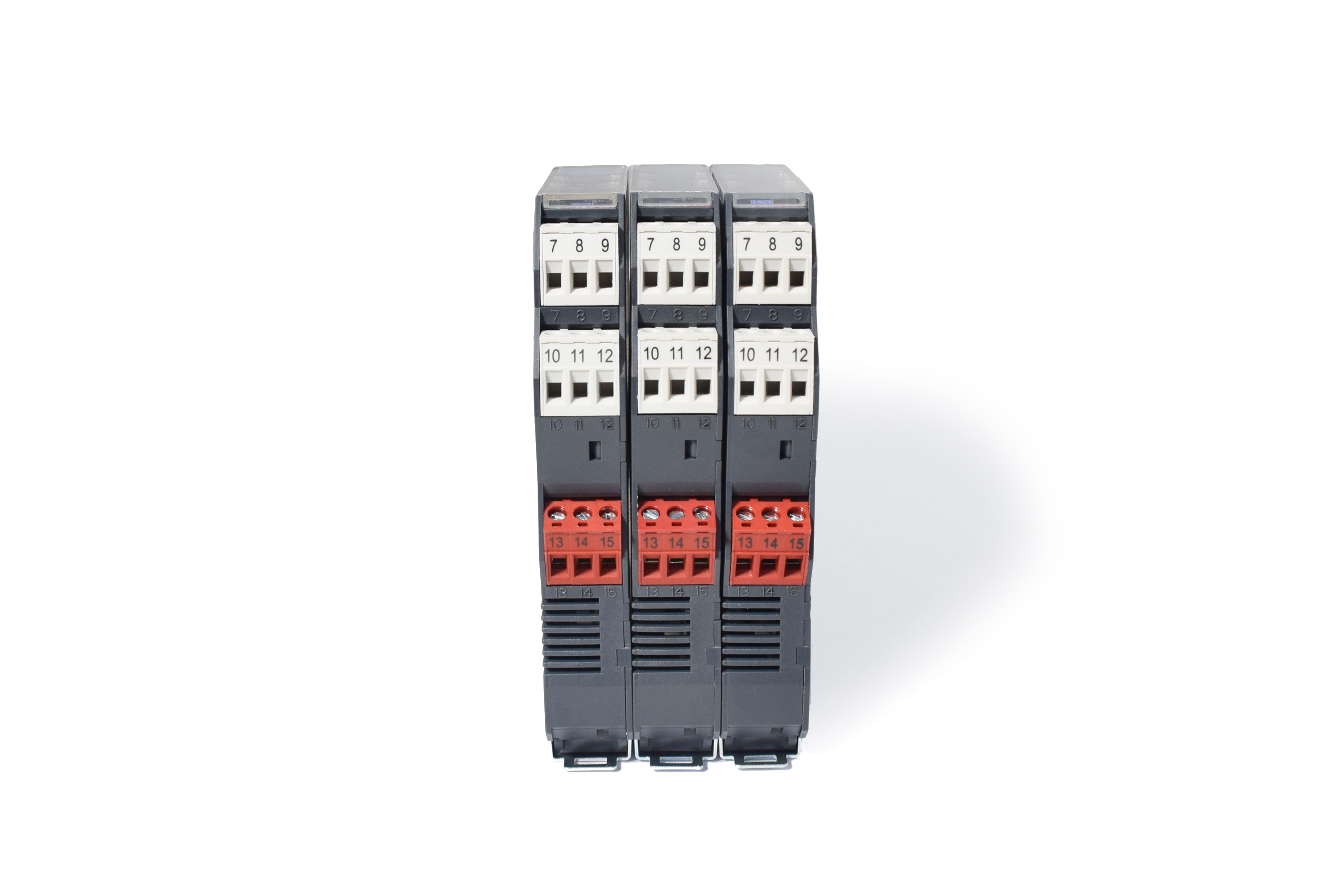

| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
| 電磁兼容性 | 符合IEC 61326-1（GB/T18268），IEC 61326-3-1 |
| 防爆標志 | [Exia Ga]ⅡC |
| 認證機構 | 國家防爆電氣產品質量監督檢驗中心CQST認證 |
| 認證參數（端子1-2之間） | Um=250V Uo=14.7V Io=207mA Co=0.5 uF Lo=0.35mH Po=0.76W |
| 認證參數（端子3-4之間） | Um=250V Uo=8V Io=2.5mA Co=3.5uF Lo=100mH Po=5mW |
| 安裝場所要求 | 可與具有ⅡA、ⅡB、ⅡC危險氣體的0區本安儀表相連接 |
| 平均無故障時間 | 約100000小時 |
