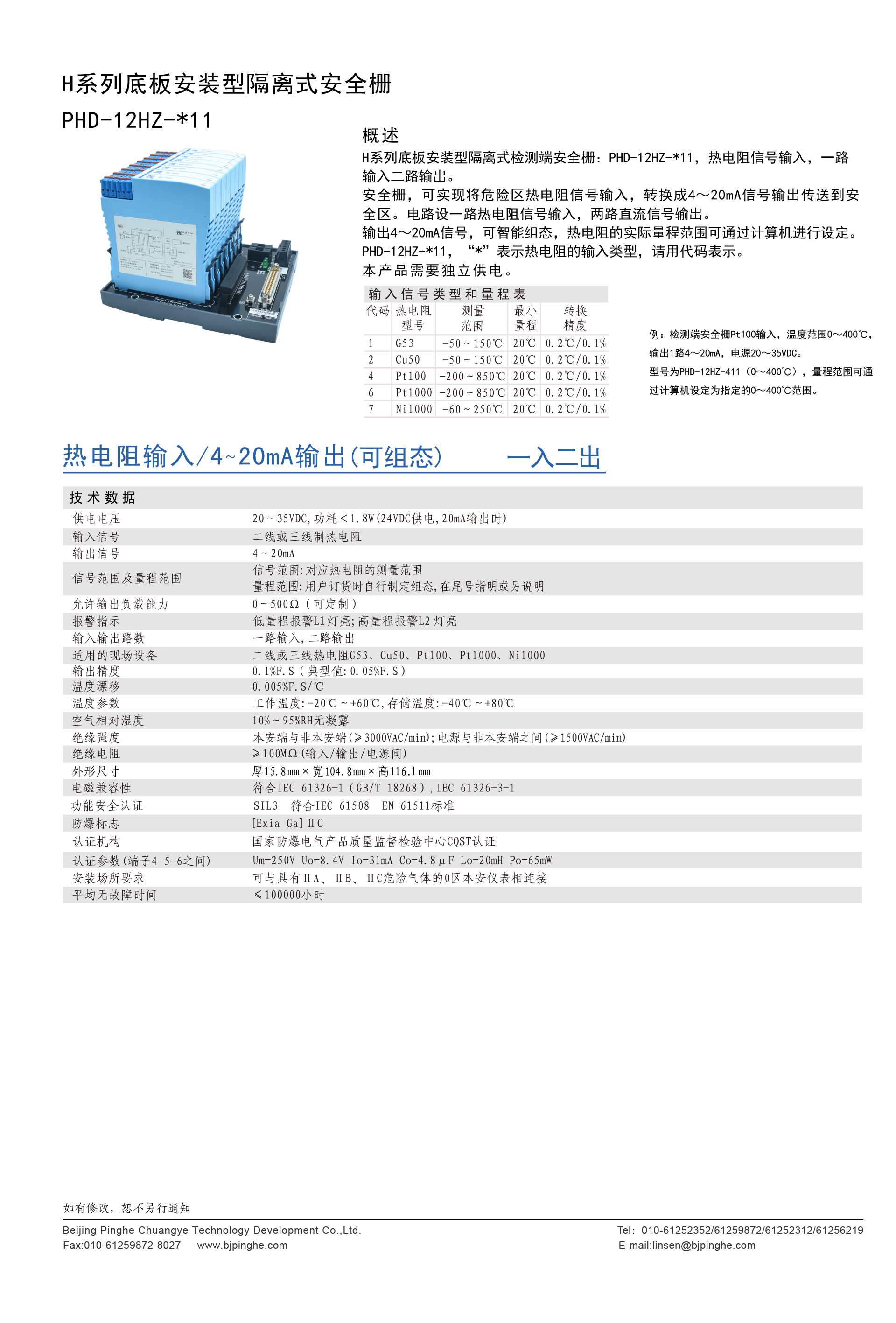

PHD-12HZ-*11
H系列底板安裝型隔離式檢測端安全柵:PHD-12HZ-*11,熱電阻信號輸入,一路輸路輸出安全柵,可實現將危險區熱電阻信號輸入,轉換成4~20mA信號輸出傳送到安全區。電路設一路熱電陽信號輸入,兩路直流信號輸出輸出4~20mA信號,可智能組態,熱電阻的實際量程范圍可通過計算機進行設定。
PHD12HZ-*11,“*”表示熱電阻的輸入類型,請用代碼表示。
本產品需要獨立供電。
| 供電電壓 | 20-35VDC，功耗<1.8W (24VDC供電，20mA輸出時) |
|---|---|
| 輸入信號 | 二線或三線制熱電阻 |
| 輸出信號 | 4~20mA |
| 信號范圍及量程范圍 |
信號范圍：對應熱電阻的測量范圍
量程范圍：用戶訂貨時自行制定組態,在尾號指明或另說明
|
| 允許輸出負載能力 | 0~500Ω(可定制) |
| 報警指示 | 低量程報警L1燈亮；高量程報警L2燈亮； |
| 輸入輸出路數 | 一路輸入，二路輸出 |
| 適用的現場設備 | 二線或三線熱電阻G53、Cu50、Pt100、Pt1000、Ni1000 |
| 輸出精度 | 0.1%F.S（ 典型值：0.05%F.S） |
| 溫度漂移 | 0.005%F.S/℃ |
| 溫度參數 | 工作溫度：-20℃-+60℃，存儲溫度：-40℃-+80℃ |
| 空氣相對濕度 | 10%~95％RH無凝露 |
| 絕緣強度 | 本安端與非本安端(≥3000VAC/min)；電源與非本安端之間(≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ(輸入/輸出/電源間） |
| 外形尺寸 | 厚12.5mmx寬108mmx高118mm |
| 電磁兼容性 | 符合 IEC 61326-1 (GB/T 18268)，IEC 61326-3-1 |
| 功能安全認證 | SIL3 符合IEC 61508 EN 61511標準 |
| 防爆標志 | [Exia Ga]IIC |
| 認證機構 | 國家防爆電氣產品質量監督檢驗中心CQST認證 |
| 認證參數(端子2-3-4之間) | Um=250V Uo=8.4V Io=31mA Co=4.8μF Lo=20mH Po=65mW |
| 安裝場所要求 | 可與具有ⅡA、ⅡB、ⅡC危險氣體的0區本安儀表相連接 |
| 平均無故障時間 | ≤100000小時 |
