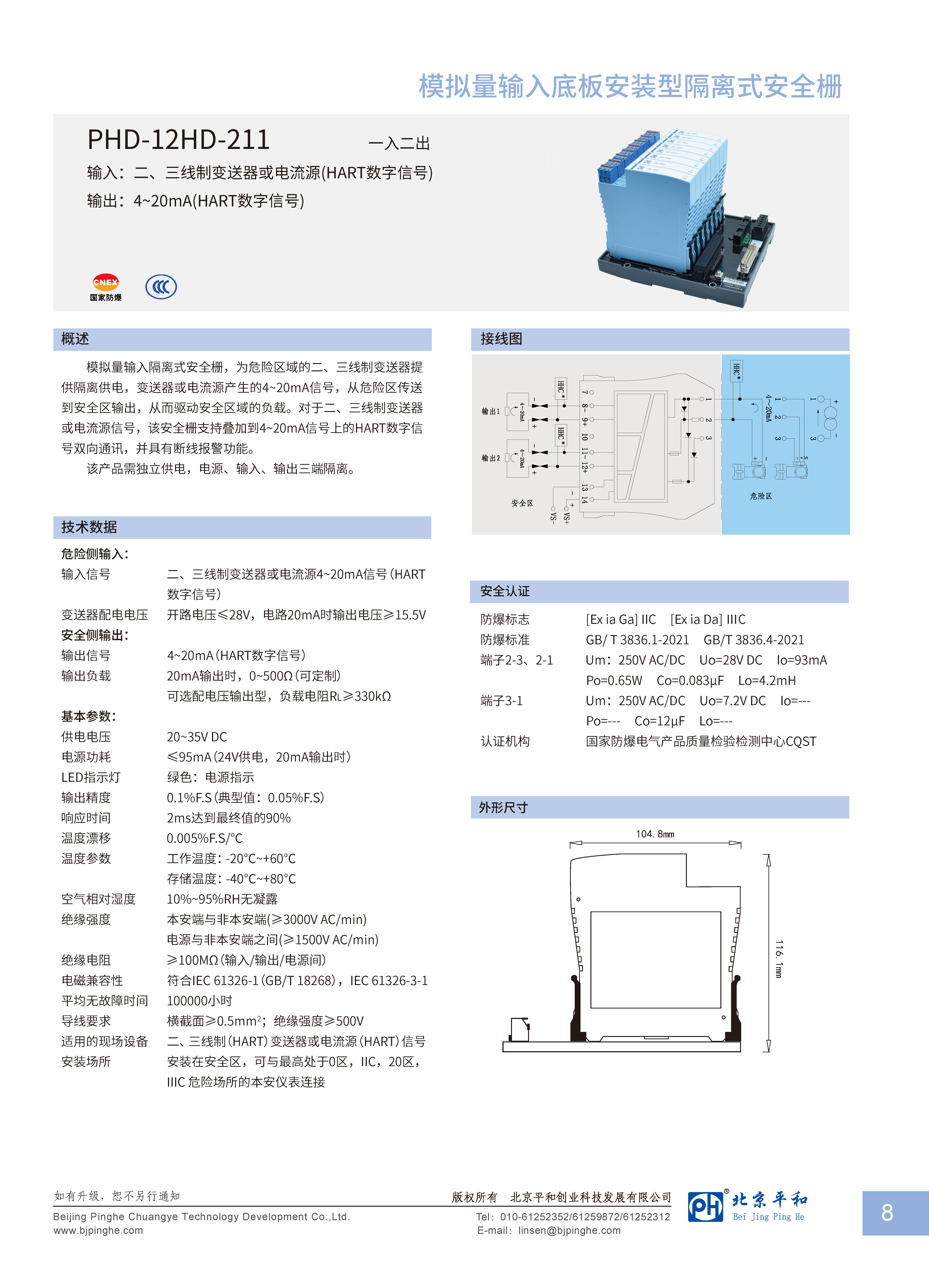

PHD-12HD-211
H系列底板安裝型隔離式檢測端安全柵：PHD-12HD-211，模擬量輸入輸出，一路輸入二路輸出。
安全柵可實現將危險區變送器產生的4～20mA信號或直流4～20mA信號，隔離傳送到安全區。輸出4～20mA信號，現場變送器為二、三線制時，安全柵為變送器提供配電電源。
本產品需要獨立供電。
本產品支持HART信號。
| 供電電壓 | 20~35VDC，功耗<2W (24VDC，變送器輸入，輸出20mA時) |
|---|---|
| 配電輸出電源 | 電路輸出20mA時，配電電壓≥16V |
| 輸入信號 | 二、三線制變送器或電流源信號(HART) |
| 輸出信號 | 4~20mA (HART) |
| 允許輸出負載能力 | 0-500?(可定制) |
| 輸出精度 | 0.1%F.S (典型值：0.05% F.S) |
| 溫度漂移 | 0.005%F.S/℃ |
| 輸入輸出路數 | 一路輸入，二路輸出 |
| 適用的現場設備 | 二、三線制變送器、電流源信號,本產品適用于ABB、 Fisher、 Rosemount、Honeywell 11，以及以引進技術的3351、EJA、 SIEMENS等產品) |
| 溫度參數 | 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95% RH無凝露 |
| 絕緣強度 | 本安端與非本安端(≥3000VAC/min)；電源與非本安端之間(≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ (輸入/輸出/電源間) |
| 外形尺寸 | 厚12.5mm×寬108mmx高118mm |
| 電磁兼容性 | 符合IEC 61326-1 (GB/T 18268)，IEC 61326-3-1 |
| 防爆標志 | [Exia Ga]IIC |
| 功能安全認證 | SIL2 符合 IEC 61508 EN 61511標準 |
| 認證機構 | 國家防爆電氣產品質量監督檢驗中心CQST認證 |
| 認證參數(端子1-2之間) | Um=250V Uo=3.5V Io=—mA Co=100μF Lo=—mH Po=—W |
| 認證參數(端子3-4之間) | Um=250V Uo=28V Io=93mA Co=0.05μF Lo=2.4mH Po=0.65W |
| 安裝場所要求 | 可與具有ⅡA、ⅡB、ⅡC危險氣體的0區本安儀表相連接 |
| 平均無故障時間 | ≤100000小時 |
