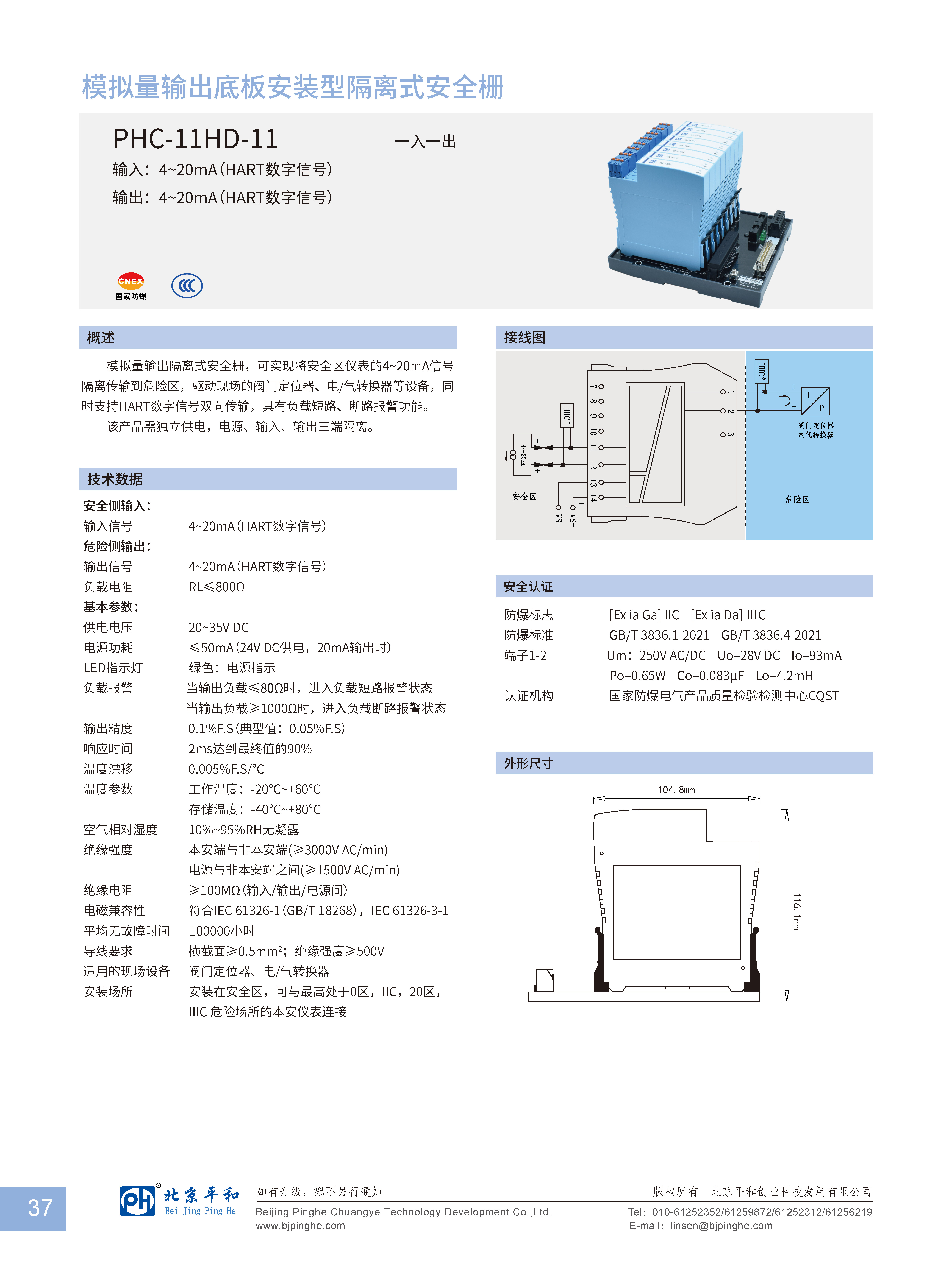

PHC-11HD-11
H系列底板安裳型隔離式操作端安全柵:PHC-11HD-11,模擬量輸入輸出,路贛入一路輸出。
安全謝,可實現將安全區4~20mA信號傳輸?shù)轿ｋU區,驅動現場的閥門定位器、電/氣轉換器等執行機構工作。
本產品需要獨立供電。
電源、輸入、輸出三端隔離。
| 供電電壓 | 20~35VDC，功耗約1.2W（24VDC，輸出20mA時） |
|---|---|
| 輸入信號 | 4~20mA（HART) |
| 輸出信號 | 4~20mA（HART) |
| 允許輸出負載能力 | 0~500Ω |
| 適用現場設備 | 閥門定位器，電/氣轉換器 |
| 輸出精度 | 0.1%F.S（典型值：0.05%F.S） |
| 溫度漂移 | 0.005%F.S/C |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | 本安端與非本安端（≥3000VAC/min）；電源與非本安端之間（≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ（輸入/輸出/電源間） |
| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
| 電磁兼容性 | 符合IEC 61326-1（GB/T18268），IEC 61326-3-1 |
| 防爆標志 | [Exia Ga]lⅡC |
| 功能安全認證 | SIL2符合IEC61508EN61511標準 |
| 認證機構 | 國家防爆電氣產品質量監督檢驗中心COST認證 |
| 認證參數（端子3-4之間） | Um=250V Uo=28V Io=93mA Co=0.05uF Lo=2.4mH Po=0.65W |
| 安裝場所要求 | 可與具有1ⅡA、ⅡB、ⅡC危險氣體的0區本安儀表相連接 |
| 平均無故障時間 | ≤100000小時 |
